XFX RX 9070 XT, ağır soğutucu nedeniyle arızalandı: Brezilyalı teknisyen kartı elle yeniden lehimleyerek kurtardı

Yeni nesil ekran kartlarında büyüyen soğutma sistemleri artık yalnızca kasa uyumluluğu değil, fiziksel dayanıklılık açısından da ciddi tartışma konusu haline geliyor. Brezilyalı tamir teknisyeni TriTech Informática tarafından paylaşılan yeni onarım videosu da bunun dikkat çekici örneklerinden biri oldu. Teknisyen, arızalı bir XFX Radeon RX 9070 XT ekran kartını inceleyerek sorunun büyük ölçüde kart üzerindeki aşırı ağır soğutucudan kaynaklanmış olabileceğini belirtti. Yapılan incelemelerde GPU lehim bağlantılarında fiziksel gerilim izleri görüldüğü aktarılırken, kartın yeniden çalışır hale getirilebilmesi için GPU’nun tamamen sökülüp manuel şekilde yeniden lehimlenmesi gerektiği ifade edildi. Özellikle modern üst segment ekran kartlarında giderek ağırlaşan üçlü fanlı ve devasa metal bloklu soğutucuların PCB üzerinde uzun vadeli baskı oluşturduğu uzun süredir konuşuluyordu. Bu olay ise teorik tartışmanın gerçek donanım arızasına dönüşmüş örneklerinden biri olarak dikkat çekiyor.

Sorun görüntü çıkışının tamamen kaybolmasıyla başladı

Paylaşılan bilgilere göre ekran kartı tamir sürecine gelmeden önce kısmen onarılmış durumdaydı. Kartın 1.8V güç hattının yeniden çalışır hale getirildiği ancak buna rağmen görüntü çıkışı alınamadığı belirtildi. Bunun ardından teknisyen GPU lehim bağlantılarını detaylı şekilde incelemeye başladı.

İnceleme sırasında özellikle GPU köşelerindeki lehim yapısının normal görünmediği fark edildi. Teknisyen burada doğrudan fiziksel baskı kaynaklı lehim ayrılması yaşandığından şüphelendi. Çünkü kart üzerindeki devasa soğutma sistemi PCB’ye kıyasla oldukça büyük ve ağır yapı sunuyordu.

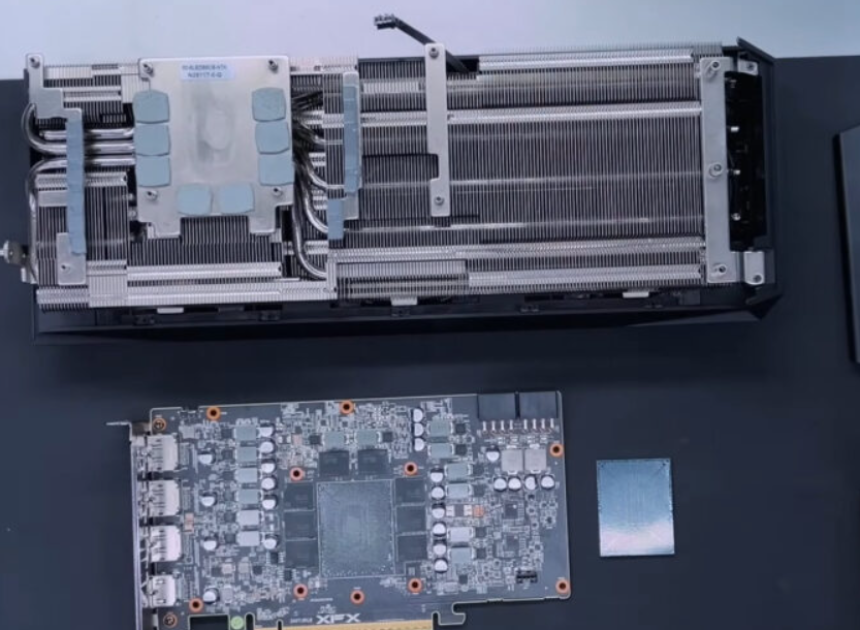

XFX RX 9070 XT’nin soğutucusu yaklaşık 1,1 kilogram ağırlığında

Videoda yapılan ölçümlerde yalnızca soğutucu bloğunun yaklaşık 1 ila 1,1 kilogram arasında ağırlığa sahip olduğu gösterildi. Kartın tamamı monte edildiğinde ise toplam ağırlığın yaklaşık 1,3 kilograma ulaştığı belirtildi.

En dikkat çekici detaylardan biri ise PCB’nin kendi ağırlığının yalnızca yaklaşık 200 gram civarında olmasıydı. Yani toplam ağırlığın çok büyük kısmı doğrudan metal soğutma bloğundan kaynaklanıyordu.

Bu durum özellikle yatay şekilde monte edilen ekran kartlarında zamanla PCB eğilmesine ve lehim bağlantılarında mikro çatlak oluşmasına yol açabiliyor. Uzmanlar uzun süredir GPU destek braketi kullanılmayan ağır ekran kartlarının risk oluşturduğu konusunda uyarılarda bulunuyordu.

GPU lehim bağlantıları PCB ile temasını kaybetmiş olabilir

Teknisyenin açıklamasına göre ağır ekran kartlarında en büyük risklerden biri BGA lehim bağlantılarının PCB ile temasını kaybetmesi oluyor. Özellikle büyük GPU çekirdekleri ve VRAM modülleri üzerindeki baskı zamanla lehim toplarında ayrılmalara neden olabiliyor.

Bu durumda ekran kartı ya kararsız çalışmaya başlıyor ya da tamamen görüntü vermeyi bırakabiliyor. Çözüm ise oldukça karmaşık işlem gerektiriyor. GPU tamamen sökülüyor, hasarlı lehim noktaları temizleniyor, ardından GPU yeniden lehimlenerek PCB’ye geri yerleştiriliyor.

Yeni nesil GPU için lehim şablonu bile bulunamadı

Onarım sürecinin en dikkat çekici taraflarından biri de RX 9070 XT’nin henüz çok yeni bir ekran kartı olması nedeniyle uygun lehimleme şablonunun bulunamaması oldu. Teknisyen bu nedenle tüm lehim toplarını manuel şekilde yerleştirmek zorunda kaldığını açıkladı.

Bu işlem oldukça zahmetli ve yüksek hassasiyet gerektiren süreç olarak biliniyor. Özellikle modern GPU’larda binlerce bağlantı noktası bulunduğu için manuel yeniden lehimleme işlemi ciddi uzmanlık gerektiriyor.

Kart yeniden çalıştırıldı ve sistem tarafından tanındı

Tamir işlemi sonrasında ekran kartının yeniden çalışır hale geldiği belirtildi. Test sistemi PCIe x8 moduyla sınırlı çalışmasına rağmen kartın doğru şekilde açıldığı ve GPU-Z yazılımında normal parametrelerle görüntülendiği aktarıldı.

Bu durum fiziksel lehim hasarının başarıyla giderildiğini gösteriyor. Ancak uzmanlar bu tür ağır kartların uzun vadede tekrar benzer risklerle karşılaşabileceğini belirtiyor.

GPU destek aparatı artık neredeyse zorunlu hale geliyor

Son yıllarda RTX 4090, RX 7900 XTX ve yeni nesil üst düzey kartlarla birlikte ekran kartı ağırlıkları ciddi şekilde arttı. Özellikle üçlü fanlı ve büyük vapor chamber sistemleri kartların toplam ağırlığını 2 kilograma yaklaştırabiliyor.

Bu nedenle GPU destek aparatları artık yalnızca estetik aksesuar değil, fiziksel koruma ekipmanı olarak görülmeye başlanmış durumda. Özellikle dikey destek olmadan kullanılan ağır kartlarda PCIe yuvasına ve PCB’ye uzun süreli baskı uygulanabiliyor.

XFX RX 9070 XT onarımında dikkat çeken detaylar

Ağır ekran kartları yeni dönemin donanım problemi olabilir

Modern ekran kartlarının giderek büyümesi yalnızca güç tüketimi ve kasa boyutları açısından değil, fiziksel dayanıklılık açısından da yeni sorunlar ortaya çıkarıyor. Özellikle ağır metal soğutucuların yıllar boyunca PCB üzerinde oluşturduğu baskı, lehim bağlantılarında kalıcı hasarlara yol açabiliyor. Bu nedenle uzmanlar artık üst segment ekran kartı kullanan herkese GPU destek aparatı kullanmalarını güçlü şekilde tavsiye ediyor.
