Geleceğin yapay zeka çipleri cam üzerine inşa edilebilir

Yeni bir yarı iletken teknolojisi, yapay zeka çiplerinde cam alt tabakaların kullanılmasını mümkün kılabilir. Bu yaklaşım çiplerin daha hızlı çalışmasını ve daha az enerji tüketmesini sağlayabilir.
Geleceğin yapay zeka çipleri cam üzerine inşa edilebilir

Yapay zeka veri merkezleri giderek daha güçlü çiplere ihtiyaç duyarken mühendisler yeni malzemeler üzerinde çalışıyor. Bu alandaki en dikkat çekici fikirlerden biri ise çiplerin cam alt tabakalar üzerine inşa edilmesi.

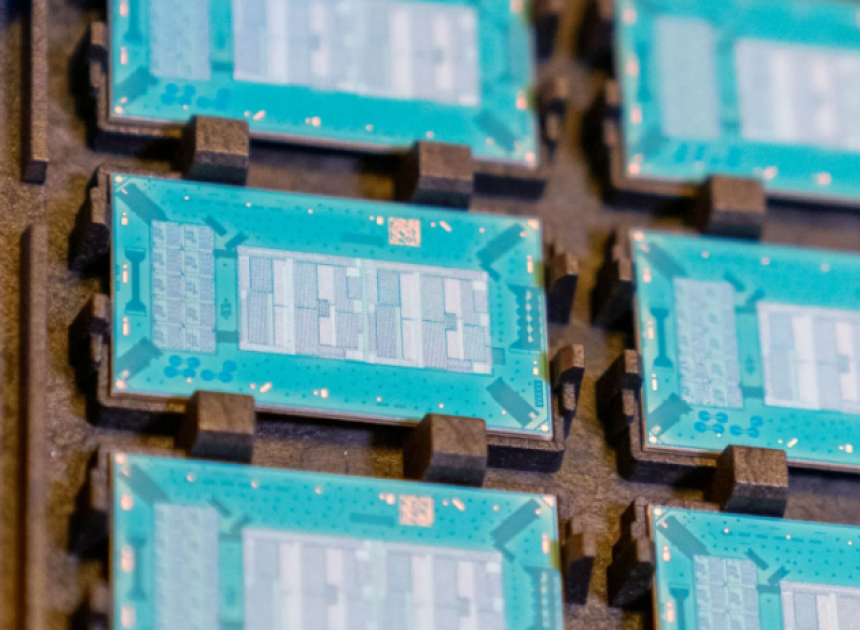

Güney Koreli teknoloji şirketi Absolics, yeni nesil bilgi işlem donanımları için özel cam paneller üretmeye hazırlanıyor. Şirketin hedefi bu panelleri yapay zeka veri merkezlerinde kullanılan yüksek performanslı çip paketlerinde kullanmak.

Intel ve diğer yarı iletken şirketleri de cam tabanlı çip paketleme teknolojisi üzerinde çalışmalar yürütüyor.

Cam alt tabakalar neden önemli

Modern işlemciler genellikle birden fazla silikon çipin tek bir paket içinde birleştirilmesiyle oluşturuluyor. Bu yapıya çip paketleme teknolojisi deniyor.

Ancak yüksek performanslı çipler çalışırken ciddi miktarda ısı üretiyor. Geleneksel organik alt tabakalar bu ısı nedeniyle deforme olabiliyor ve bu da çiplerin performansını düşürebiliyor.

Cam alt tabakalar ise ısıya karşı çok daha dayanıklı. Bu sayede bileşenlerin daha stabil çalışmasını sağlıyor ve çiplerin daha verimli soğutulmasına yardımcı oluyor.

Daha güçlü ve enerji verimli işlemciler

Cam tabanlı çip paketleme bazı önemli avantajlar sunabilir. Bu teknoloji sayesinde mühendisler aynı alana daha fazla bağlantı yerleştirebilir.

Intel’e göre cam alt tabakalar sayesinde milimetre başına yaklaşık 10 kat daha fazla bağlantı oluşturmak mümkün olabilir.

Bu da aynı çip paketine yüzde 50’ye kadar daha fazla silikon çip yerleştirilebilmesini sağlayabilir. Sonuç olarak işlemciler daha güçlü hale gelirken enerji tüketimi de azalabilir.

Veri aktarımında da avantaj sağlayabilir

Camın bir diğer avantajı ise ışığı yönlendirebilme özelliği. Bu özellik sayesinde gelecekte çipler arasında veri iletimi için optik bağlantılar kullanılabilir.

Günümüzde çipler arasındaki veri iletişimi çoğunlukla bakır hatlar üzerinden gerçekleşiyor ve bu yöntem oldukça fazla enerji tüketiyor. Cam tabanlı optik bağlantılar ise çok daha düşük enerji ile veri aktarımı sağlayabilir.

Cam teknolojisi hızla yayılıyor

Cam tabanlı çip paketleme fikri yeni değil ancak son yıllarda ciddi bir ivme kazandı. Absolics ABD’de cam alt tabaka üretimi için özel bir fabrika kurdu ve bu yıl ticari üretime başlamayı planlıyor.

Samsung, LG ve Intel gibi büyük teknoloji şirketleri de bu alandaki araştırmalarını hızlandırmış durumda.

Pazar araştırmalarına göre yarı iletken sektöründe cam kullanımının değeri 2025 yılında yaklaşık 1 milyar dolar seviyesindeyken 2036 yılına kadar 4.4 milyar dolara ulaşabilir.

Camın bazı zorlukları da var

Cam alt tabakaların en büyük dezavantajı kırılgan olmaları. Bu paneller oldukça ince olduğu için üretim ve montaj sırasında çatlama riski bulunuyor.

Bu nedenle araştırmacılar cam panelleri yarı iletken üretim süreçlerine güvenli şekilde entegre etmek için yeni üretim teknikleri geliştiriyor.

Buna rağmen birçok teknoloji şirketi camın gelecekte yapay zeka çipleri için önemli bir temel olabileceğine inanıyor. Bu teknoloji başarılı olursa veri merkezlerinden dizüstü bilgisayarlara kadar birçok cihazın performansını önemli ölçüde artırabilir.
